M3.8.3 pinout

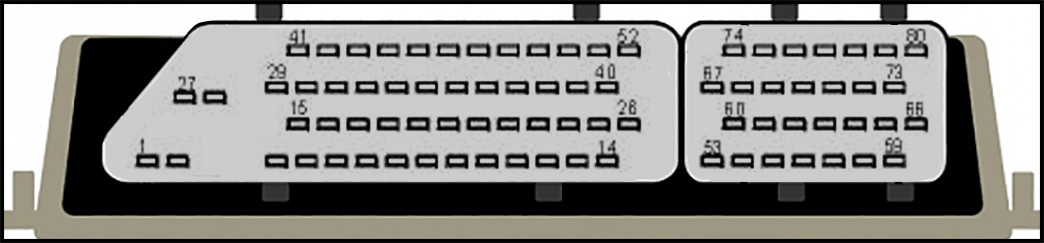

Vue calculateur:
Calculateur






Correspondance des broches du calculateur (AGU...)

Numéro de broche Vers Couleur Note
1 + après contact Noir/Violet +15
2 Masse Marron/Rouge 31
3 Alimentation principale Rouge/Violet +30
4 Relais de pompe à essence Violet/Blanc J17
5 Transmission automatique * *
6 Signal régime moteur Vert/Marron *
7 * * *
8 Air conditionné et boite automatique Vert *
9 Contacteur de pédale d'embrayage Blanc/Rouge F36
10 Air conditionné Bleu/Rouge *
11 * * *
12 Débimètre d'air massique Marron/Bleu G70
13 Débimètre d'air massique bleu G70
14 Capteur de pression n de liquide de direction assistée Vert/Blanc F88
15 Solénoïde de filtre à charbon actif Violet/Rouge N80
16 * * *
17 * * *
18 * * *
19 Ligne W Gris/Blanc *
20 Signal de vitesse Bleu/Blanc *
21 * * *
22 * * *
23 Transmission automatique * *
24 * * *
25 Sonde lambda Marron G39
26 Sonde lambda Noir G39
27 Chauffage sonde lambda Marron/Noir G39
28 * * *
29 CAN low Orange/Marron Can-L
30 * * *
31 * * *
32 * * *
33 * * *
34 * * *
35 * * *
36 * * *
37 * * *
38 * * *
39 * * *
40 * * *
41 Can high Orange/Noir Can-h
42 * * *
43 * * *
44 * * *
45 * * *
46 * * *
47 * * *
48 * * *
49 Capteur de pression n de liquide de direction assistée Marron/Blanc F88
50 * * *
51 * * *
52 * * *
53 * * *
54 Sonde de température d'air d'admission Bleu/Vert G42
55 * * *
56 Capteur PMH Jaune G28
57 * * *
58 Injecteur cylindre N3 Violet/Rouge N32
59 Papillon d'admission Violet/Blanc V60
60 Capteur de cliquetis 1 Gris G61
61 Altimètre Blanc/Rouge F96
62 Alimentation capteur aac, altimètre et papillon d'admission Violet/Rouge G40, F96, J338
63 Capteur PMH Blanc G28
64 Electrovanne de décharge de turbocompresseur Vert/Marron N75
65 Injecteur cylindre N4 Violet/Bleu N33
66 Papillon d'admission Violet V60
67 Masse capteurs Marron/Bleu G40, F96, G62, G42, F60, G69, G88, G28, G61, G66
68 Capteur de cliquetis 2 Vert/Jaune G66
69 Contacteur de ralenti Blanc F60
70 Amplificateur d'allumage Noir/Violet Cylindre N2
71 Amplificateur d'allumage Noir/Bleu Cylindre N4
72 * * *
73 Injecteur cylindre N1 Violet N30
74 Capteur de position de papillon Violet/Jaune G88
75 Capteur de position de papillon Violet/Noir G69
76 Capteur de position d'arbres à cames Violet/Jaune G40
77 Amplificateur d'allumage Noir/Jaune Cylindre N1
78 Amplificateur d'allumage Noir/Marron Cylindre N3
79 * * *
80 Injecteur cylindre N2 Violet/Vert N31
