Centrale Electrique 4

Couvre les Golf et les Vento de 1997 à 2004,





Fusibles

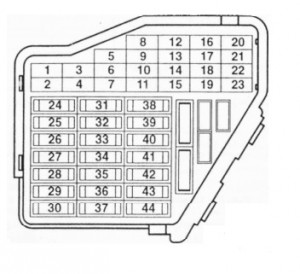

Boitier fusibles:

Num. Affectation alimentation Puissance
1 Buses de lave glace chauffantes, éclairage de boite à gants, module de contrôle de mémoire des sièges 10
2 Clignotants 10
3 Relais de feu anti-brouillard, réglage de l'intensité de l'éclairage de tableau de bord 5
4 éclairage de plaque 5
5 Système confort, régulateur de vitesse, Climatronic, modules de siège chauffant, rétroviseur intérieur jour/nuit automatique, module de contrôle de volant multi-fonctions, unité de contrôle dans le volant 7.5
6 Fermeture centralisée 5
7 Feux de recul, Capteur de vitesse (VSS) 10
8 Vide -
9 ABS 5
10 Calculateur moteur (ECM): essence 10
10 Calculateur moteur (ECM): diesel 5
11 Compteur, solénoide de blocage de levier de vitesse automatique 5
12 Alimentation Data Link (DLC) 7.5
13 Feux stop 10
14 Eclairage interieur, fermeture centralisée 10
15 Compteur, module de boite de vitesses automatique (TCM) 5
16 Embrayage magnétique de compresseur de climatisation, pompe auxiliaire de liquide de refroidissement 10
17 Vide -
18 Plein phare droit 10
19 Plein phare gauche 10
20 Feu de croisement droit 15
21 Feu de croisement gauche 15
22 Feux de parking droit, feu de gabarit droit (U.S) 5
23 Feux de parking gauche, feu de gabarit gauche (U.S) 5
24 Pompe lave glace Pare-brise et lunette arrière, moteur essuie glace 20
25 Soufflante chauffage, Climatronic, climatisation 25
26 Dégivrage lunette arrière 25
27 Moteur d'essuie glace arrière 15
28 Pompe à carburant 15
29 Calculateur moteur (ECM): essence 15
29 Calculateur moteur (ECM): diesel 10
30 Module de contrôle de toit ouvrant électrique 20
31 Calculateur de boite automatique (TCM) 20
32 Injecteurs: essence 10
32 Injecteurs: diesel 15
33 Lave phares 20
34 Elements de contrôle moteur 10
35 Prise allume cigare 12V (Dans le coffre) 30
36 Anti-brouillards 15
37 Terminal (86s) radio, compteur 10
38 Fermeture centralisée (Avec vitres électriques), éclairage de coffre, ouverture électrique de trappe à essence, moteur de coffre arrière 15
39 Warnings 15
40 Klaxon 2 tons 20
41 Allume cigare 15
42 Autoradio 25
43 Elements de contrôle moteur 10
44 Sièges chauffants 15
