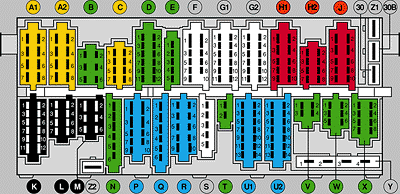

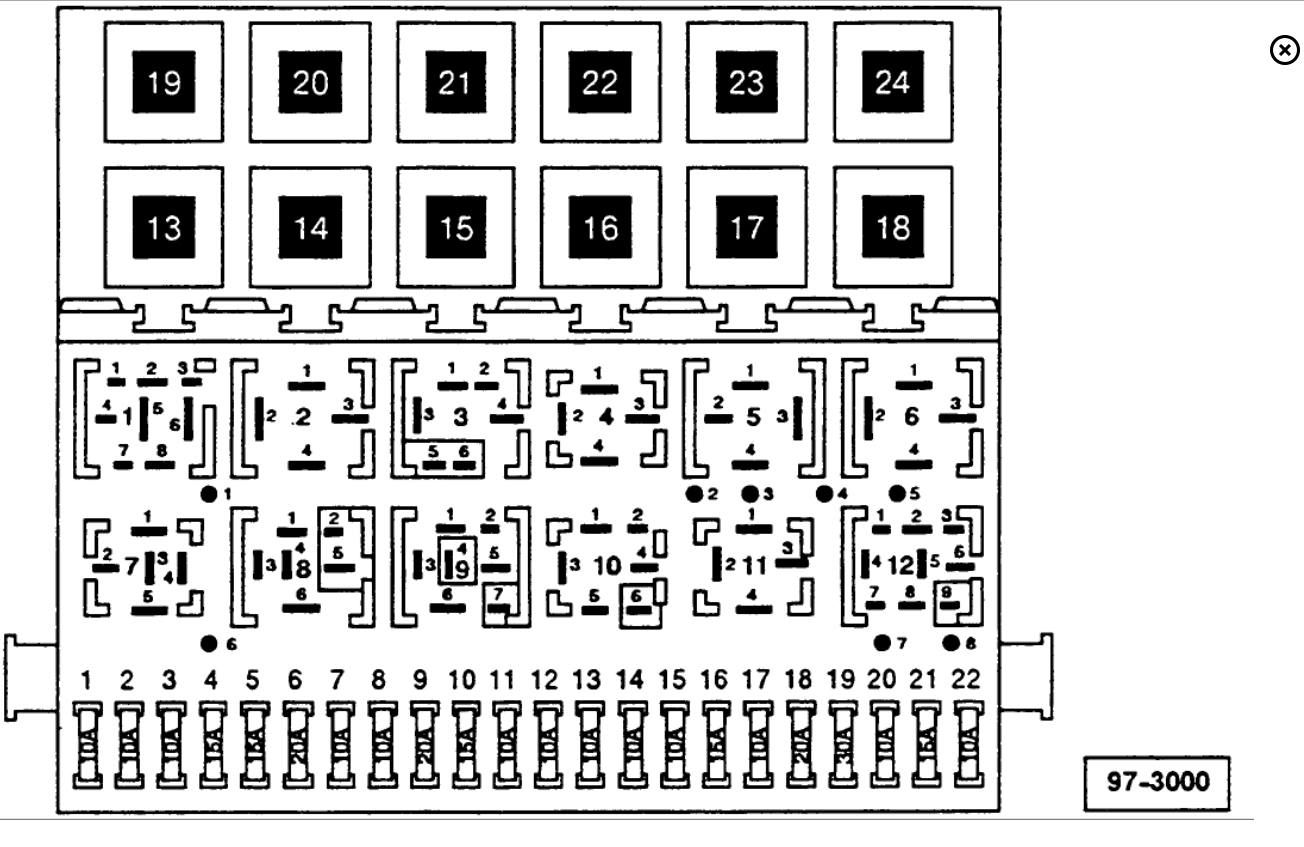

Boitier fusibles: |
| Connecteur |
Sortie boitier fusibles |
Connecté à |
Couleur |
| -30 |
30B, Alimentation pompe à carburant |
Alimentation principale boitier fusibles (batterie) |
Rouge |
| -30B |
30, Alimentation pompe à carburant |
Entrée relais de pompe à carburant |
Rouge |
| -Z1 |
Alimentation injection (1990+ 8v), Fusible bougies de préchauffage (diesel), préchauffage pipe d'admission (carb) |
Pompe à carburant/Sortie relais de bougies de préchauffage |
Rouge/Noir ou Rouge/Jaune (essence), Rouge/Blanc (diesel et carb) |
| -Z2 |
Masse batterie |
Masse principale boitier fusibles |
Marron |
| A1 |
Faicseau avant, Gauche |
|
Jaune |
| A1/01 |
Phare, Gauche |
Phare, Gauche, Fusible 1 |
Jaune/Noir |
| A1/02 |
Clignotant, Gauche Avant |
Commutateur clignotant |
Noir/Blanc |
| A1/03 |
- |
Masse Principale boitier fusibles |
- |
| A1/04 |
Veilleuses, Avant Gauche |
Veilleuses, Gauche, Fusible 8 |
Gris/Noir |
| A1/05 |
Thermocontacteur de ventilateur moteur |
Alimenttation batterie, Fusible 19 |
Rouge |
| A1/06 |
Plein Phare, Gauche |
Plein Phare, Gauche, Fusible 11 |
Blanc/Noir |
| A1/07 |
Klaxon, ventilateur moteur Unité de contrôle après arrêt moteur |
Alimentation principale boitier fusibles Demarrage/Marche , Fusible 13 |
Noir/Jaune |
| A1/08 |
Klaxon |
Klaxon sortie relais |
Marron/Noir |
| A2 |
Faisceau Avant, Droit |
|
Jaune |
| A2/01 |
alternateur (Excitation) (Mk2, tout sauf 1990) |
Témoin batterie |
Bleu |
| A2/02 |
Veilleuses, avant droit |
Veilleuses, droit, Fusible 7 |
Gris/Rouge |
| A2/03 |
Phare, droit |
Phare, droit, Fusible 2 |
Jaune |
| A2/04 |
Clignotant, avant droit |
Commutateur clignotant |
Noir/Vert |
| A2/05 |
Masse Phare, Avant droit |
Masse principale boitier fusibles |
Marron |
| A2/06 |
alternateur (Borne W, diesel seulement) |
Compte tours |
Rouge/Noir (diesel seulement) |
| A2/07 |
Plein phare, droit |
Plein phare, droit, Fusible 12 |
Blanc |
| A2/08 |
Anti-brouillard |
Commutateur anti-brouillard |
Blanc/Jaune |
| B |
Faisceau lave phare |
|
Vert |
| B/01 |
vers B/2 (Alimentation pompe lave-glaces) |
Alimentation relais lave-phares |
Vert/Rouge |
| B/02 |
vers B/1 |
Alimentation pompe lave-glaces, positif (Avant)/ Masse (arrière) |
Vert/Rouge |
| B/03 |
vers D/4 (Alimentation phare) ou directement vers le commutateur de phares |
Commutateur de phares, alimentation feux de croisement |
Blanc/Noir |
| B/04 |
vers C/3 (Masse) ou directement vers la masse |
Relays lave phare |
Marron |
| B/05 |
vers Y/2 (Alimentation batterie) |
Entrée relais lave phare |
Rouge |
| B/06 |
Pompe lave phare |
Sortie relais lave phare |
Rouge |
| C |
Faisceau moteur, accessories basiques |
|
Jaune |
| C/01 |
Commutateur de niveau de liquide de freins |
Témoin de freins |
Bleu/Marron |
| C/02 |
Alimentation pompe de lave-glaces (Avant)/ Masse (arrière) |
Commutateur d'essuie glace, Commutateur lave glaces |
Vert/Rouge |
| C/03 |
Vient de B/4 |
Masse principale boitier fusibles |
Marron |
| C/04 |
ventilateur moteur Unité de contrôle après arrêt moteur (Corrado) |
Masse principale boitier fusibles |
Marron |
| C/05 |
Capteur de niveau de liquide de refroidissement |
Masse principale boitier fusibles |
Marron |
| C/06 |
Capteur de niveau de liquide de refroidissement (1989 seulement) |
Témoin de liquide de refroidissement |
Bleu/Rouge (1989 seulement) |
| C/07 |
Pompe de lave glaces Masse (Avant)/ Alimentation (Arrière) |
Commutateur d'essuie glace, Commutateur lave glaces |
Marron/Bleu |
| C/08 |
Capteur de niveau de liquide de refroidissement (1990+) |
Compteur |
Bleu/Rouge (1990+) |
| D |
Equipement divers |
|
Vert |
| D/01 |
- |
alternateur (Excitation) |
- |
| D/02 |
- |
Phare, gauche, fusible 1 |
- |
| D/03 |
Rétroviseurs éxterieurs chauffants(modeles avec mirroirs "toujours en marche") |
Boitier fusibles Alimentation principale marche, Fusible 4 |
Jaune/Vert |
| D/04 |
vers B/3 |
Phare Commutateur Feux de croisement Sortie |
Blanc/Noir |
| D/05 |
Eclairage boite à gants, Alimentation commutateur de toit ouvrant |
Boitier fusibles alimentation principale marche, Fusible 4 |
Noir/Rouge |
| D/06 |
- |
Compte tours |
- |
| D/07 |
Relais de pompe ABS hydrolique |
Alimentation principale boitier fusibles marche |
Noir/Jaune |
| D/08 |
Boite automatique nodule de controle de vérouillage, relais de vérouillage, Commutateur d'indication de malfonction, E/2 (Regroupement d'alimentation A3) |
Alimentation principale boitier fusibles demarrage/marche |
Noir |
| D/09 |
Buses lave-glaces chauffantes, Sièges chauffants, Relais de vitres électriques |
Alimentation principale boitier fusibles demarrage/marche, Fusible 14 |
Noir |
| D/10 |
Témoin de ceinture |
Témoin de ceinture sortie relais |
Blanc/Violet ou Vert |
| D/11 |
Commutateur limiteur de vitesse (Transmission manuelle seulement), alimentation
Commutateur rétroviseurs, E/2 (Alimentation compteur, 1991+ Corrado, Passat, tous les autres
modèles) |
Alimentation principale boitier fusibles demarrage/marche, Fusible 14 |
Noir |
| D/12 |
Eclairage allume cigare, éclairage de levier de boite automatique, éclairage de commutateur de sièges chauffants, éclairage Chauffage auxiliaire (Transporter), éclairage commutateur de capote électrique (Cabrio) |
éclairage boutons |
Gris/Bleu |
| E |
Faisceau de tableau de bord |
|
Vert |
| E/01 |
- |
Témoin de frein |
- |
| E/02 |
D/11 or D/8 (alimentation du compteur demarrage/marche, 1991+ Corrado, Passat, tous les autres modèles), Module d'immobilisation |
U2/1 |
Noir |
| E/03 |
Commutateur feux de stop |
Feux de stop |
Rouge/Noir |
| E/04 |
Commutateur feux de stop |
Alimentation principale boitier fusibles, Fusible 20 |
Rouge/Jaune |
| E/05 |
leviers de contrôle de ventilation, Lumière du porte cassettes, Lumière du cendrier, éclairage de boite à gants(certains modèles), Radio (certains modèles), Prise diagnostique (certains modèles) |
Masse principale boitier fusibles |
Marron |
| F |
Compartiment moteur/Gestion |
|
Blanc |
| F/01 |
Démarreur, ou relais de blocage de démarrage, ou commutateur de position d'embrayage, ou calculateur de boite automatique |
Alilentation principale démarrage boitier fusibles |
Rouge/Noir |
| F/02 |
- |
G1/1 |
- |
| F/03 |
Excitation alternateur (tous les modèles 91+ sauf Mk2) |
Témoin de batterie |
Bleu |
| F/04 |
Bloc moteur, ou relais de pompe à essence après coupure moteur (G60), ou masse pour les témoins d'usure des plaquettes de frein |
Masse principale boitier fusibles |
Marron |
| F/05 |
Digifant ECU Pin 1, Capteur de l'injecteur départ à froid (CIS-E) |
Alimentation principale démarrage boitier fusibles |
Rouge/Noir (CIS-), Marron/Rouge (1989) ou Rouge/Vert (1990+)
(Digifant) |
| F/06 |
Contacteur de feux de recul, éclairage levier de vitesses de boite automatique |
Alimentation principale du boitier fusibles Demarrage/Marche , Fusible 14 |
Noir/Rouge |
| F/07 |
Contacteur de feux de recul, éclairage levier de vitesses de boite automatique |
Eclairage des instruments |
Noir/Bleu |
| F/08 |
Masse sonde lambda (Essence) |
Masse principale du boitier fusibles |
Marron |
| F/09 |
Module de contrôle de la boite automatique |
Signal tachymètre |
Rouge/Noir |
| F/10 |
- |
(pas de pin) |
- |
| G1 |
Compartiment moteur/Gestion,
Coté droit |
|
Blanc |
| G1/01 |
- |
F/2 |
- |
| G1/02 |
Capteur de température éxterieure Masse |
Compteur (MFA) |
Marron/Blanc |
| G1/03 |
ECU- Commutation relais de pompe à essence démarrage (Essence), Capteur de température moteur
(Préchauffage, diesel), thermoCommutateur pour le préchauffage de la pipe d'admission (Carb) |
Alimentation relais de pompe à essence |
Rouge/Jaune (Essence), Bleu/Blanc (Diesel) |
| G1/04 |
Bobine d'allumage Pin 15 (Digifant et CIS-E), Motronic ECU
Pin 14 et étage d'alimentation de la bobine d'allumage Pin 1(Motronic), Correction altimetrique et
electrovanne de coupure de carburant (diesel) |
Alimentation principale boitier fusibles Demarrage/Marche |
Noir (Essence), Rouge/Noir and Noir/Rouge (diesel),
Violet/Blanc (carb) |
| G1/05 |
Masse moteur |
Masse (pour le compteur/warning) |
Marron/Blanc |
| G1/06 |
Motronic ECU Pin 34, Capteur de vitesse |
Masse principale boitier fusibles |
Marron/Rouge |
| G1/07 |
Vanne de coupure en deceleration, G60 Difigant alimentation ECU |
Vanne de coupure en deceleration, relais ECU |
Marron/Blanc (Carb seulement) ou Noir/Blanc (G60 seulement) |
| G1/08 |
Alimentation sonde lambda |
Pompe à essence sortie relais, Fusible 18 |
Rouge/Blanc |
| G1/09 |
témoin défaut moteur ECU (TDI) |
Témoin défaut moteur du compteur |
Jaune/Blanc |
| G1/10 |
Digifant/Digijet alimentation ECU, alimentation injecteurs(1989 seulement),
ISV alimentation (G60 seulement) |
Sortie relais ECU Digifant |
Noir/Jaune |
| G1/11 |
Capteur de vitesse |
Compteur |
Blanc/Bleu |
| G1/12 |
Bobine d'allumage Pin 1 (toutes les Mk2, certaines '90 seulement), signal tachymètre ECU (toutes les '91 sauf les Mk2) |
Tachymètre |
Rouge/Noir (Bobine d'allumage) ou Vert/Noir (ECU) |
| G2 |
Compartiment moteur/Gestion |
|
Blanc |
| G2/01 |
Capteur de température d'huile |
Compteur (MFA) |
Vert/Noir |
| G2/02 |
Capteur de température exterieure |
Compteur (MFA) |
Blanc/Rouge |
| G2/03 |
Capteur de température de liquide de refroidissement |
Jauge de température de liquide de refroidissement du compteur |
Jaune/Rouge |
| G2/04 |
Capteur de cliquetis, Capteur d'oxygene, et commutateurs de papillon
(CIS-E), starter automatique et valve de coupure en deceleration (carb),
sonde lambda (Digijet), Pompe à essence unité de contrôle après arrêt moteur et
chauffage du carter de Ventilation (G60) |
Alimentation principale Demarrage/Marche, Fusible 15 |
Blanc (carb), Noir (tous les autres) |
| G2/05 |
Témoin de défaut moteur ECU Motronic (Passat VR6) |
Relais de préchauffage Pin 9 |
Jaune/Blanc |
| G2/06 |
- |
Relais de pompe à essence Pin 5 |
- |
| G2/07 |
Commutateurs de portes (Cabrio A3.5) |
Relais de pompe à essence Pin 7, T1 |
Marron/Blanc |
| G2/08 |
Alimentation pompe d'air secondaire, alimentation de la valve du Canister (VR6) |
Sortie du relais de pompe à essence |
Rouge/Bleu |
| G2/09 |
VR6/ABA Motronic ECU (Pompe à essence entrée) |
Entrée du relais de pompe à essence |
Rouge |
| G2/10 |
Capteur de pression d'huile (haute pression) |
Témoin de pression d'huile |
Jaune |
| G2/11 |
Capteur de pression d'huile (basse pression) |
Témoin de pression d'huile |
Bleu/Noir |
| G2/12 |
- |
(pas de pin) |
- |
| H1 |
Faisceau de colonne de direction |
|
Rouge |
| H1/01 |
Commutateur de démarrage du contacteur de neiman, ou venant du relais de blocage de démarrage moteur |
Alimentation principale du boitier fusibles, démarrage |
Rouge/Noir |
| H1/02 |
Alimentation du contacteur de neiman |
Alimentation principale du boitier fusibles (Batterie) |
Rouge |
| H1/03 |
Contacteur de neiman alimentation démarrage |
Alimentation du relais de décharge X |
Noir/Jaune |
| H1/04 |
Contacteur de neiman alimentation démarrage/marche |
Alimentation principale du boitier fusibles Demarrage/Marche |
Noir |
| H1/05 |
Commutateur clignotants (Alimentation clignotants) |
Alimentation principale du boitier fusibles Demarrage/Marche, Fusible 17 |
Noir/Bleu |
| H1/06 |
commutateur de klaxon, Commutateur warning et commutateur des clignotant
Commutateur |
Masse principale du boitier fusibles |
Marron |
| H1/07 |
Alimentation neiman "Clé en place" Pour le relais de siège, Module de contrôle de ceinture automatique, Radio |
Relais d'alerte de siège Pin 5 |
Marron/Rouge |
| H1/08 |
Commutateur d'essuie glace commutateur de pompe de lave glace |
Alimentation pompe de lave glace, positif (Avant)/Masse (Arrière) |
Vert/Rouge |
| H1/09 |
Commutateur d'essuie glace commutateur de pompe de lave glace |
Masse de la pompe de lave glace, masse (Avant)/Positif (rear) |
Vert/Blanc |
| H1/10 |
Alimentation Commutateur d'allumage quand désactivé |
H2/05 |
Vert |
| H2 |
Faisceau de colonne de direction |
|
Rouge |
| H2/01 |
Bouton de klaxon |
Alimentation relais de klaxon |
Marron/Bleu |
| H2/02 |
Venant du commutateur de veilleuses, Droit |
Veilleuses, Droit |
Vert/Rouge |
| H2/03 |
Venant du commutateur de veilleuses, Gauche |
Veilleuses, Gauche |
Vert/Noir |
| H2/04 |
Commutateur de warning, Commutateur de clignotant (Droit
Sortie) |
Clignotants, Droit |
Noir/Vert |
| H2/05 |
alimentation vers le commutateur de veilleuses |
H1/10 |
Vert |
| H2/06 |
Commutateur de warning, commutateur des clignotants (Gauche
Sortie) |
Clignotant, Gauche |
Noir/Blanc |
| H2/07 |
- |
(pas de pin) |
- |
| H2/08 |
Commutateur de warning, Commutateur des clignotants, entrée |
Sortie relais de clignotants |
Noir/Blanc/Vert |
| J |
Faisceau de colonne de direction |
|
Rouge |
| J/01 |
Commutateur de plein Phare, relais de feux de jour (Golf seulement) |
Fusibles des feux de croisement |
Blanc |
| J/02 |
Commutateur de plein phare |
Commutateur de phares, sortie feux de croisements |
Blanc/Noir |
| J/03 |
Commutateur de plein phare , resistance de feux de jour (Jetta seulement), Lumière de conduite faible (pin 56D avec resistance, Angleterre seulement) |
Fusibles plein phare |
Jaune |
| J/04 |
Commutateur plein phare , Commutateur clignotants |
Alimentation principale du boitier fusibles |
Rouge/Jaune |
| J/05 |
Commutateur essuie glace bas/arrêt, Sortie (positif vitesse basse/Actif,
Masse quand baissé/a l'arrêt) |
Relais de lavage/Essuyage (entrée bas/ baissé) |
Vert |
| J/06 |
Commutateur d'ntermittence, sortie |
Relais de lavage essuyage |
Marron/Noir |
| J/07 |
Commutateur d'essuie glace |
Alimentation principale du boitier fusibles marche, Fusible 5 |
Noir/Gris |
| J/08 |
Commutateur de warning (Alimentation relais de clignotants) |
Relais de clignotants alimentation/entrée |
Blanc/Jaune |
| J/09 |
Commutateur d'essuie glace |
Moteur d'essuie glace Commutateur bas (positif en
mouvement, Masse en bas) |
Vert/Noir |
| J/10 |
Commutateur d'essuie glace sortie, rapide |
Moteur d'essuie glace (Rapide) |
Vert/Jaune |
| K |
Faisceau arrière |
|
Noir |
| K/01 |
Clignotant, Arrière gauche |
Commutateur clignotant (Gauche sortie) |
Noir/Blanc |
| K/02 |
Veilleuses, arrière droit |
Veilleuses, Droit, Fusible 7 |
Gris/Rouge |
| K/03 |
Veilleuses, arrière gauche |
Veilleuses, Gauche, Fusible 8 |
Gris/Noir |
| K/04 |
Lumière des freins |
Commutateur de lumière de freins |
Noir/Rouge |
| K/05 |
Eclairage de plaques |
Eclairage de plaques, Fusible 3 |
Gris/Vert |
| K/06 |
Commutateur bas essuie glace arrière |
Alimentation principale du boitier fusibles marche, Fusible 4 |
Noir/Jaune |
| K/07 |
Clignotant, Arrière droit |
Commutateur de clignotant (Droit Sortie) |
Noir/Vert |
| K/08 |
Feu de recul |
Commutateur de feu de recul |
Noir |
| K/09 |
Moteur d'essuie glace arrière |
Relais d'essuie glace arrière |
Vert/Noir |
| K/10 |
Anti-brouillard arrière |
Commutateur d'anti-brouillard |
Vert/Blanc |
| K/11 |
Masse de la jauge de carburant (1990-92 A2 seulement), masse de l'unité de commande d'aileron arrière (Corrado), masse éclairage cendrier arrière (Passat, A3), lumières intérieures (A3), toit ouvrant (Certains modèles), éclairage cendrier arrière, masse chassis |
Main Fusiblebox Masse |
Marron/Bleu (A2), Marron/Blanc (Corrado) |
| K/12 |
Dégivrage arrière, rétroviseurs dégivrants (Modèles avec rétroviseurs dégivrants commutés) |
Commutateur de dégivrage arrière |
Blanc |
| L |
Faisceau intérieur |
|
Noir |
| L/01 |
Commutateur de frein à main, éclairage intérieur (Certains modèles), prise diagnostique (Certains modèles) |
Masse principale du boitier fusibles |
Marron |
| L/02 |
Commutateur de porte conducteur, commutateur de ceinture (Modèles sans ceintures automatiques) |
Relais d'alerte de ceinture Pin 3/86 (Porte ouverte) |
Gris/Rouge, Noir/Blanc (Ceintures automatiques) |
| L/03 |
Système de ceinture automatique commutateur de pillier B (Corrado/Passat), ou veilleuses (Modèles avec buzzer de veilleuses) |
Relais d'alerte de ceinture Pin 7/GB (Ceinture passager pas prête), Pin 7/58 (Buzzer de veilleuses) |
Gris/Noir |
| L/04 |
Commutateur de ceintures, relais de blocage de démarrage, commutateur magnétique de pillier B coté conducteur (Ceintures automatiques/Ceinture conducteur non bouclée) |
Relais d'alerte de ceinture Pin 2/GF |
Noir/Vert, Marron/Jaune et/ou Marron/Bleu ou Gris/Rouge |
| L/05 |
Eclairage de coffre |
Alimentation principale du boitier fusible, Fusible 21 |
Rouge |
| L/06 |
Commutateur de frein à main |
Témoin de frein à main |
Marron/Jaune |
| L/07 |
Eclairage interieur, Prise diagnostique, fermeture centralisée,
alimentation du moteur de toit ouvrant (1993+) |
Alimentation principale du boitier fusibles, Fusible 21 |
Rouge |
| L/08 |
- |
(pas de pin) |
- |
| M |
Faisceau de réservoir |
|
Noir |
| M/01 |
Masse de la pompe à essence |
Masse principale du boitier fusibles |
Marron |
| M/02 |
Alimentation de la Pompe à essence |
Relais de pompe à essence Sortie, Fusible 18 |
Rouge/Jaune |
| M/03 |
Jauge de carburant immergée |
Jauge de carburant du compteur |
Violet/Noir |
| M/04 |
Séparateur d'eau (diesel) |
Relais de bougies d préchauffage Pin 9, Témoin de préchauffage |
Bleu/Vert |
| M/05 |
Alimentation du séparateur d'eau (diesel), éclairage range cassettes (Certains modèles), Unité de contrôle d'aileron arrière (Corrado), alimentation du commutateur de toit ouvrant (1993+) |
Alimentation principale du boitier fusibles Demarrage/Marche, Fusible 16 |
Noir, Noir/Jaune (diesel), Noir/Bleu (Corrado) |
| M/06 |
Jauge de carburant immergée (1989 A2, Tous les autres modèles) |
Masse (Pour les jauges/témoins d'alerte du compteur) |
Marron/Bleu |
| N |
Faisceau de climatisation |
|
Vert |
| N/01 |
Ventilateur d'air, Climatronic |
A/C relais de ventilateur haute vitesse Sortie |
Noir |
| N/02 |
Radiateur de refroidissement moteur basse vitesse |
A/C Relais de refroidissement “En marche" Sortie |
Rouge/Blanc |
| N/03 |
Fusible principal du chauffage, venant de la batterie |
Relais A/C Pin 4 |
Rouge |
| N/04 |
Compresseur de climatisation (via thermostat et capteur de pression) |
Relais de compresseur de climatisation Sortie |
Vert/Jaune |
| N/05 |
Commutateur A/C |
Relais de climatisation Commutateur A/C "On" |
Rouge/Noir |
| N/06 |
Vitesse de ventilateur 4, Climatronic |
Relais de climatisation ventilateur haute vitesse entrée |
Jaune/Rouge |
| P |
Faisceau des commutateurs de dégivrage et antibrouillards |
|
Bleu |
| P/01 |
Alimentation du commutateur d'anti-brouillard avant |
Anti-brouillard avants |
Blanc/Jaune |
| P/02 |
Commutateur de dégivrage arrière, rétroviseurs dégivrants (1989-et au début des années
1990 seulement) |
Alimentation principale du boitier fusibles, Fusible 9 |
Noir/Jaune, Noir (1989 seulement) |
| P/03 |
Commutateur de dégivrage arrière, rétroviseurs dégivrants (1982+
Corrado, Passat) |
Dégivrage arrière |
Blanc/Vert |
| P/04 |
Alimentation du commutateur d'antibrouillard |
Relais d'antibrouillard, Fusible 10 |
Gris/Jaune |
| P/05 |
Commutateur de dégivrage arrière éclairage et témoin de fonctionnement |
Masse principale du boitier fusibles |
Marron |
| P/06 |
Commutateur d'antibrouillard alimentation antibrouillard arrière |
Anti-brouillard arrière |
Vert/Blanc |
| P/07 |
Eclairage du commutateur de dégivrage arrière |
Eclairage des instruments |
Gris/Bleu |
| P/08 |
Eclairage du Commutateur d'antibrouillard arrière et indicateur de fonctionnement |
Masse principale du boitier fusibles |
Marron |
| P/09 |
Eclairage de Commutateur d'anti brouillard |
Eclairage des instruments |
Gris/Bleu |
| P/10 |
- |
(Pas de pin) |
- |
| Q |
Faisceau de tableau de bord, divers |
|
Bleu |
| Q/01 |
Allume cigare, Eclairage cendrier, Prise diagnostique, commutateur de coffre, commutateur de porte (A3), commutateur de climatisation(Certains modèles), Ventilateur interieur (Certains modèles), éclairage du panneau de contrôle du chauffage (Certains modèles), éclairage de boite à gants (Certains modèles) |
Masse principale du boitier fusibles |
Marron |
| Q/02 |
Ventilateur habitacle/Commutateur climatisation ou Climatronic |
Alimentation principale boitier fusibles marche , Fusible 6 |
Noir/Rouge |
| Q/03 |
Allume cigare, radio, alimentation amplificateur |
Alimentation principale boitier fusibles, Fusible 22 |
Rouge/Gris |
| Q/04 |
Eclairage range cassette (Certains modèles), éclairage de boite à gants (Certains modèles),
Climatronic, Voltmètre et Jauge de pression d'huile (Corrado) |
Alimentation principale du boitier fusibles démarrage/marche, Fusible 16 |
Noir/Jaune |
| Q/05 |
alimentation Antenne électrique |
Alimentation principale du boitier fusibles, Fusible 21 |
Rouge |
| Q/06 |
Radio, Allume cigares/éclairage boite à gants, unité de controle de chauffage, éclairage range cassettes (certains modèles), jauges accessoires (Corrado) |
Eclairage des instruments |
Gris/Bleu |
| R |
Faisceau du commutateur de phares |
|
Bleu |
| R/01 |
Commutateur anti-brouillard alimentation feu anti-brouillard arrière |
U1/13 |
Gris/Blanc |
| R/02 |
Commutateur de phare veilleuses (Gauche) Sortie |
Fusible veilleuses (Gauche) |
Gris/Noir |
| R/03 |
Commutateur de phares , éclairage des instruments, entrée |
Eclairage des instruments, Fusible 3 |
Gris |
| R/04 |
Commutateur de phares , éclairage des instruments, sortie |
Eclairage des instruments |
Gris/Bleu |
| R/05 |
Alimentation commutateur de phares |
Alimentation principale du boitier fusibles |
Rouge |
| R/06 |
Commutateur de phare veilleuses (Droit) Sortie |
Fusible veilleuses (Droit) |
Gris/Rouge |
| R/07 |
Commutateur de phares, sortie veilleuses |
éclairage des instruments réglable/Fusible d'éclairage de plaques |
Gris/Vert |
| R/08 |
Commutateur de phare (éclairage), Commutateur de dégivrage (modèles avec commutateur combiné phares/anti-brouillards ) |
Masse principale du boitier fusibles |
Marron |
| R/09 |
Commutateur de phare, sortie feux de croisement |
Fusibles des phares |
Blanc/Noir |
| R/10 |
Alimentation commutateur de phare marche |
Alimentation du relais de décharge X |
Noir/Jaune |
| S |
Faisceau de moteur d'essuie glace avant |
|
Blanc |
| S/01 |
Alimentation moteur d'essuie glace avant vers commutateur, arrêt |
Alimentation principale boitier fusibles marche, Fusible 5 |
Noir/Gris |
| S/02 |
Moteur d'essuie glace avant |
Relais de lavage/essuyage (Sortie haute) |
Vert |
| S/03 |
Moteur d'essuie glace avant |
Masse principale du boitier fusibles |
Marron |
| S/04 |
Commutateur d'essuie glace avant, arrêt (positif en mouvement, Masse à l'arrêt) |
Commutateur d'essuie glace |
Vert/Noir |
| S/05 |
Moteur d'essuie glace avant (haute) |
Commutateur d'essuie glace, sortie haute |
Vert/Jaune |
| T |
Gestion moteur, faisceau européen |
|
Vert |
| T1 |
- |
Relais de pompe à essence Pin 7 |
- |
| T2 |
- |
Tachymètre |
- |
| U1 |
Faisceau du compteur |
|
Bleu |
| U1/01 |
Compteur (MFA) |
Capteur de température d'huile |
Noir/Blanc |
| U1/02 |
Compteur (MFA) |
Capteur de température éxterieure |
Violet |
| U1/03 |
Compteur (Témoin de pression d'huile) |
Capteur de pression d'huile (haute pression) |
Jaune |
| U1/04 |
Compteur (Témoins/jauges) (1990 Corrado
et Passat,
toutes les A2) |
Alimentation principale du boitier fusibles Demarrage/Marche, Fusible 16 |
Noir |
| U1/05 |
Compteur (Témoin de pression d'huile) |
Capteur de pression d'huile (basse pression) |
Rouge/Blanc |
| U1/06 |
Tachymètre compteur |
Bobine d'allumage Pin 1 |
Vert |
| U1/07 |
Compteur (MFA) |
Capteur de température éxterieure, Masse |
Bleu/Blanc |
| U1/08 |
Témoin de préchauffage (diesel seulement), témoin de défaut moteur
(Passat VR6) |
Relais de préchauffage Pin 9 |
Vert/Blanc (diesel), Jaune/Blanc |
| U1/09 |
Témoin de défaut moteur du compteur (TDI) |
TDI/Motronic ECU |
Blanc |
| U1/10 |
Compteur (Masse principale) |
Masse principale du compteur |
Marron |
| U1/11 |
Jauge de vitesse du compteur |
Capteur de vitesses |
Blanc |
| U1/12 |
Jauge de carburant |
unité de niveau de carburant du réservoir |
Bleu |
| U1/13 |
Indicateur de compteur du feu anti-brouillard arrière (Transporter-
Europe) |
Commutateur du feu anti-brouillard arrière (R/1) |
Blanc |
| U1/14 |
Compteur |
Eclairage |
Gris |
| U2 |
Faisceau du compteur |
|
Bleu |
| U2/01 |
Compteur (Témoins/jauges) (1991+ Corrado, Passat,
tous les autres modèles) |
E/2 |
Noir |
| U2/02 |
Compteur |
Capteur de vitesses |
Violet |
| U2/03 |
Compteur (Corrado/A3) |
Témoin de ceinture venant du relais |
Jaune |
| U2/04 |
Compteur (MFA) |
Commutateur MFA (Mode) |
Noir |
| U2/05 |
Compteur (1990+) |
Capteur de niveau de liquide de refroidissement |
Violet (1990+) |
| U2/06 |
Témoin de clignotants du compteur |
Sortie relais clignotant |
Vert |
| U2/07 |
Témoin de plein phare du compteur |
Plein Phare, Gauche, Fusible 11 |
Bleu/Blanc |
| U2/08 |
Compteur (MFA) |
Commutateur MFA (Memoire 1/2) |
Vert/Blanc |
| U2/09 |
Jauge de température de liquide de refroidissement |
Capteur de température de liquide de refroidissement |
Jaune/Rouge |
| U2/10 |
Témoin de frein du compteur (A3) |
Témoin de frein |
Marron |
| U2/11 |
Compteur (Horloge et MFA) |
Alimentation principale boitier fusible, Fusible 21 |
Rouge |
| U2/12 |
Témoin de batterie du compteur |
alternateur (Excitateur) |
Bleu |
| U2/13 |
Compteur (Masse pour jauges/MFA) |
Masse (Pour les jauges et les témoins du compteur) |
Marron/Blanc |
| U2/14 |
Compteur (MFA) |
Commutateur MFA (Reset) |
Gris |
| V |
Faisceau du commutateur MFA |
|
Vert |
| V/01 |
Commutateur MFA (Memory ½) |
Compteur (MFA) |
Rouge/Blanc |
| V/02 |
Commutateur MFA (Masse) |
Masse (Pour les jauges et les témoins du compteur) |
Marron/Blanc |
| V/03 |
Commutateur MFA (Mode) |
Compteur (MFA) |
Bleu/Jaune |
| V/04 |
Commutateur MFA (Reset) |
Compteur (MFA) |
Jaune/Rouge |
| W |
Faisceau ABS |
|
Vert |
| W/01 |
ECU motronic Pin 2, Boitier régulateur de vitesse, unité de contrôle du spoiler arrière
, Radio, climatronic, Buzzer radio |
Capteur de vitesse |
Blanc/Jaune |
| W/02 |
Unité de contrôle ABS, prise diagnostique |
ABS témoin d'alerte |
Gris/Noir |
| W/03 |
- |
Alimentation principale du boitier fusibles, marche |
- |
| W/04 |
ABS unité de contrôle, module de blocage du levier de vitesses de boite automatique, Boitier régulateur de vitesse |
Témoin de freins |
Noir/Rouge |
| W/05 |
ABS Commutateur de pression |
Témoins d'alerte |
Marron/Blanc |
| W/06 |
ABS commutateur de niveau de liquide de freins et unité de contrôle |
Témoins d'alerte |
Blanc/Bleu |
| X |
Faisceau supplémentaire clignotants |
|
Vert |
| X/01 |
Clignotants |
Alimentation principale boitier fusibles, démarrage |
Rouge/Noir |
| X/02 |
Masse pour les clignotants |
Masse principale du boitier fusibles |
Marron |
| X/03 |
Témoin de freins, témoin ABS (A3), alimentation module de capote électrique
(Cabrio) |
Témoin de frein |
Gris ou Blanc/Rouge (A3) |
| X/04 |
Alimentation demarrage/Marche pour les clignotants, alimentation module de capote électrique
(Cabrio) |
Alimentation principale boitier fusibles, demarrage/marche, Fusible 16 |
Noir |
| X/05 |
Témoin d'alerte ABS |
Unité de controle ABS et témoin de niveau de liquide de freins |
Blanc/Bleu |
| X/06 |
témoin de remorque |
Relais de clignotants |
- |
| X/07 |
Témoin défaut ABS |
Commutateurs de pression ABS |
Marron/Blanc |
| X/08 |
témoin défaut ABS |
Unité de contrôle ABS, prise diagnostique |
Jaune/Rouge |
| Y |
Circuits individuels, alimentation batterie |
|
Rouge |
| Y/01 |
alimentation fusible de siège, module de contrôle de ceinture automatique |
Alimentation principale boitier fusibles (30) |
Rouge |
| Y/02 |
Relais de blocage de démarrage, alimentation fusible de vitres électriques |
Alimentation principale boitier fusibles (30) |
Rouge |
| Y/03 |
Positif batterie |
Alimentation principale boitier fusibles (30) |
Rouge |
| Y/04 |
ECU Motronic Pin 19, unité de contrôle après démarrage Pompe à essence
(G60) |
Alimentation principale boitier fusibles (30) |
Rouge |
